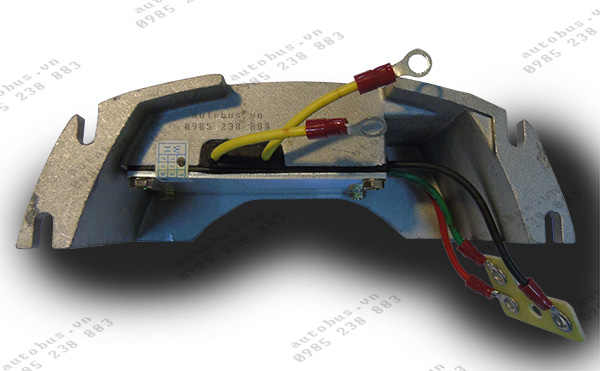

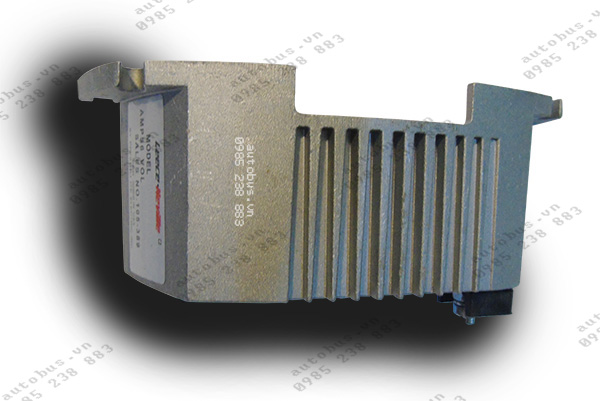

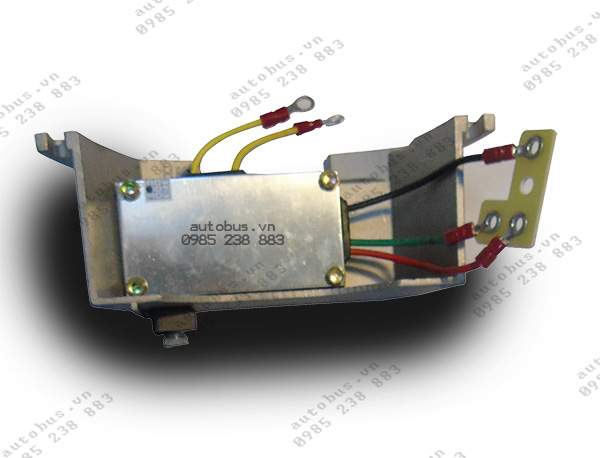

Tiết chế máy phát xe TB82S

Phân loại và cấu tạo của từng loại tiết chế.

Tiết chế máy phát được phân ra làm 3 loại: Tiết chế loại rung, tiết chế bán dẫn và tiết chế vi mạch.

- Tiết chế loại rung thường gồm một rơ- le điều chỉnh điện và một rơ- le đèn báo nạp. Nó hiệu chỉnh điện áp máy phát bằng cách đóng mở tiếp điểm.

- Tiết chế bán dẫn hoạt động dựa trên nguyên tắc nhận biết điện áp máy phát bằng đi ốt Zenner để điều khiển dòng qua cuộn kích từ bằng Transistor công suất. Điện áp máy phát được đưa qua một cầu phân áp để dẫn (ngắt) Zenner. Tín hiệu này được cho qua một bộ điều khiển trung gian để cuối cùng ngắt (dẫn) Transistor điều khiển dòng qua cuộn kích từ, duy trì điện áp tại mức hiệu chỉnh.

- Bộ tiết chế vi mạch máy phát là loại được dùng phổ biến cho các dòng xe mới hiện nay. Nó điều chỉnh điện áp, cảnh báo khi máy phát không phát điện và tình trạng nạp không bình thường bằng dấu hiệu của đèn báo nạp.
